b-prisma-multifenster

Informationen

• Aktuelle Version: 1.22 vom 26.01.2023
• Autor: Joachim Sühlo
• Shop-Link: object-shop
• Historie: Versionshinweise

Dokumente

• Handbuch: PDF

Beschreibung

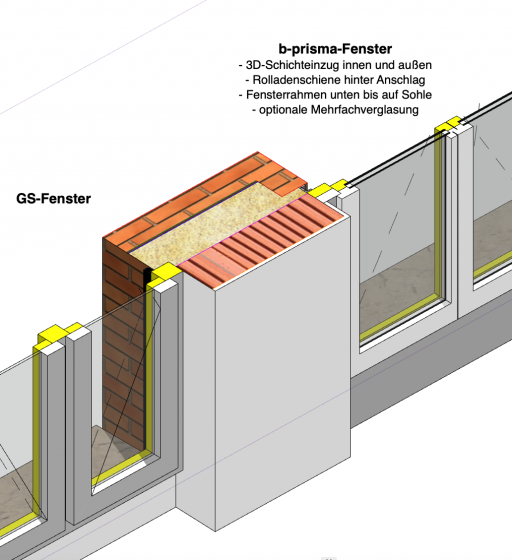

Das Multifenster-Bibliothekselement für ArchiCAD ab Version 22 ermöglicht das Erstellen fast aller denkbaren rechteckigen und dachförmigen - durch Pfosten und Riegel unterteilten - Fenster. >> Ein Fenster für Alles.

Grundsätzlich sind 7 Typen von Einteilungen innerhalb eines umschließenden rechteckigen oder dachförmigen Stockelementes möglich:
    1.    durchgehende Pfosten, beliebig platzierte Riegel
    2.    durchgehende Riegel, beliebig platzierte Pfosten
    3.    Hebeschiebe-Fenster
    4.    dachförmiges Fenster in Satteldach-Form
    5.    dachförmiges Fenster in Pultach-Form
    6.    "freie Definition“
    7.    „leere Rechtecköffnung“

Das Fenster ist hochparametrisch und bietet neben den Standardfunktionen folgende Sonderfunktionen:

• Laibungseinzug (1-lagig) in 2D und 3D
• Laibungsabrundungen innen und außen in 2D und 3D
• Rolladenkasten und Raffstorekasten in 3D und Schnitt
• Grenadiersturz
• gemauerte Sohlbank
• Festlegung der 2D-Schnittebene
• Polygonpaneele für Mischkonstruktionen
• Raffstorelamellen individuell konfigurierbar


Todo-Liste / Wünsche

Varianten

1. Durchlaufende Pfosten

2. Durchlaufende Riegel

3. Hebe-Schiebetür

4. Freie Einteilung

5. Satteldachform

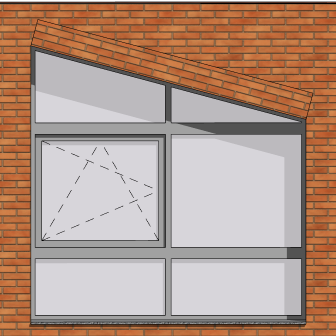

6. Pultdachform
