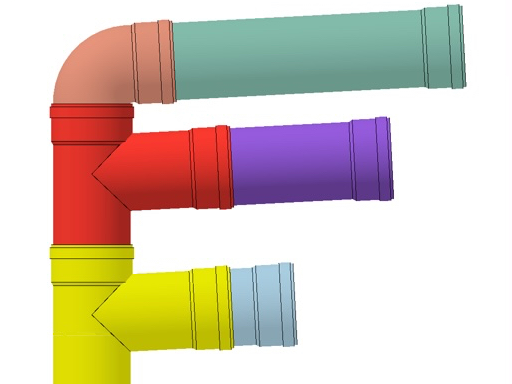

Flexi-Drain.gsm
Ein Artikel von
b-prisma
Kategorie
2D-Elemente
Release Notes
Version 1.05
19.08.2026
✨ Neu:
- Zwei neue Rohrsysteme: Steinzeug (DIN EN 295) mit DN 100–1000 und Stahlbeton (DIN EN 1916) mit DN 300–1000 — Auswahl wie gewohnt auf Seite „System"
- Steinzeug: Lastreihe wählbar (Normallast/Hochlast) — Durchmesser, Wandstärken und Muffenmaße folgen der gewählten Reihe, quellenverifiziert nach Herstellerkatalog
- Stahlbeton: Rohrform wählbar — Form K (rund) oder Form KF (mit Fuß, ebene Aufstandsfläche nach FBS-Maßen)
- Höchster Detailgrad mit echten Muffengeometrien: glasierte Steckmuffe beim Steinzeug, Glockenmuffe beim Betonrohr
- Stahlbeton-Leitungen verlaufen immer gerade — Richtungswechsel und Anschlüsse erfolgen im Schacht; Zwischenpunkte werden beim Umschalten automatisch entfernt
- Formteile, die es im gewählten System nicht gibt, sind nicht mehr anwählbar — betroffene Dialog-Reiter zeigen einen Hinweis auf die Schacht-Praxis
- Warnung nach EN 295: Bogen 90° bei Steinzeug nur am Fallleitungs-Anschluss, nicht in Grundleitungen — Warn-Tab
- Stückliste kennzeichnet die neuen Systeme als „Steinzeug" und „Stahlbeton"
Version 1.04
18.08.2026
Verbessert:
- Ziel-Nennweiten der Reduzierstücke folgen automatisch der Verlegerichtung — bei steigender Leitung staffeln sie sich Katalogstufe für Katalogstufe nach unten
- Bewusst gewählte Nennweiten-Sprünge bleiben erhalten — korrigiert wird nur, was der Fließrichtung widerspricht
- Handbuch Kapitel 07 ergänzt — bei steigender Verlegung ist mit der größten Nennweite zu beginnen
Behoben:
- Reduzierstücke verengten die Leitung bei steigender Verlegung in Fließrichtung, statt sie aufzuweiten — Reiter „Reduzier.“
- Warnung „Reduzierstück verkleinert die Nennweite entgegen der Fließrichtung“ blieb bei steigender Verlegung aus und meldete stattdessen korrekt aufgebaute Leitungen — Warn-Tab
Version 1.03
11.08.2026
Behoben:
- Gespiegelt platzierte Leitungen: Beschriftung stand seitenverkehrt — Buchstaben werden jetzt gegengespiegelt und bleiben lesbar
- Formteil-Labels (Abzweig, Reduzierer, Revision, Absturz) richteten sich nicht nach der Lesbarkeit — jetzt gleiche Regel wie die Rohrbeschriftung, bei gedrehter und gespiegelter Instanz
- Eingestellter Drehwinkel eines Formteil-Labels bleibt dabei erhalten — es kommen nur 180° dazu, wenn der Text sonst auf dem Kopf stünde
- Unterstrich und Zeigerlinie der Formteil-Labels kippen mit — der Zeiger setzt weiter am Strichende an
Version 1.02
10.08.2026
Neu:
- Alle Grundriss-Texte je Geschoss schaltbar — Rohrbeschriftung, Formteil-Labels und Höhenkoten gemeinsam
- Häkchen dafür auf Seite „2D-Darstellung", Zeile „Achse / Symbole / Text" — je Spalte für unter, auf und über Ursprung
- Schnittabwicklung bleibt davon unberührt, sie hat ihren eigenen Schalter
- Rohrbeschriftung per Hotspot frei drehbar — Griff am Textende, je Beschriftung eigener Winkel
Behoben:
- Rohrbeschriftung stand bei linkslaufender Leitung auf dem Kopf — jetzt immer lesbar, auch bei gedrehtem Objekt
- Rohrbeschriftung lief bei senkrechter Leitung von oben nach unten — jetzt von unten nach oben nach DIN 1356
- Formteilmodus: Abzweig-Fortführung begann frei in der Luft — Verbindung zur Hauptleitung ergänzt
- Abzweig, Reduzierstück, Revision und Vertikalversatz fehlten im 2D, wenn sie genau auf einem Knick saßen — Positionssuche an die des Masters angeglichen
- Dieselben vier Elemente fehlten auch bei Position 0 am Leitungsanfang
Version 1.01
06.08.2026
Neu:
- Nachkommastellen der Längenangabe einstellbar (Vorgabe 2) — das Feld steht neben der Checkbox „Länge zwischen Knicken"
- Rohrbeschriftung bricht automatisch mehrzeilig um, wenn sie breiter als der Abschnitt ist — umbrochen wird nur an den Trennern, nie mitten in einer Angabe
Verbessert:
- Der Schalter für das Kotendreieck steht jetzt neben „Höhenkoten anzeigen" statt darunter
- Fünf interne Schalter sind aus der Parameterliste ausgeblendet — sie werden ohnehin über die Oberfläche gesteuert
Behoben:
- Auf der Seite „Beschriftung" lief die rechte Spalte unten unter die Reiter
Version 1.00
05.08.2026
Neu:
- Version 1.00 — die erste Vollversion
- Kotendreieck separat abschaltbar — der Höhenwert bleibt, eine Zeigerlinie kann genau auf dem Kotenpunkt enden
- Fester Fangpunkt in der Schnittabwicklung, wo Stationslinie und Sohlenlinie sich kreuzen
- Höhenachsen-Texte gemeinsam verschiebbar — dritter Sammel-Griff neben Längenbemaßung und Stationstexten
Verbessert:
- Modelldarstellungs-Objekt zeigt seine Version im Dialogtitel (bisher fest eingetragen)
- Handbuch in neuem Layout, mit Screenshots und klickbarem Inhaltsverzeichnis, DE und EN
Version 0.72
31.07.2026
Neu:
- - Schnittabwicklung drehbar: Die Abwicklung bleibt waagerecht lesbar, auch wenn die Leitung schräg oder rückwärts im Grundriss verläuft — neue Option „Immer waagerecht" (werksseitig aktiv), die die Drehung des Objekts herausrechnet. Zusätzlich lässt sich die Abwicklung über einen freien Winkel drehen.
- - Längenbemaßung und Stationstexte getrennt verschiebbar: Die Maßkette über der Grafik und alle Höhen- und Stationstexte darunter haben je einen eigenen Abstandsparameter mit zugehörigem Hotspot. Die Texte wandern damit gemeinsam nach unten, statt bei langen Beschriftungen einzeln aus den Linien gezogen werden zu müssen; die Einzelverschiebung bleibt für den Feinschliff erhalten.
Verbessert:
- - Die Dialogseite „Schnittabwicklung" ist zweispaltig aufgeteilt (links Lage und Ausrichtung, rechts Darstellung und Beschriftung) und läuft nicht mehr über den unteren Rand hinaus.
- - Höhenachsen-Texte gemeinsam verschiebbar: Die Werte des senkrechten Höhenmaßstabs links lassen sich über einen eigenen Griff (oder als Zahlenwert im Dialog) zusammen nach links schieben, damit sie die Achslinie nicht überlagern.
Version 0.71
31.07.2026
Neu:
- - Regenstandrohr LORO-X: neues Formteil nach Werkszeichnungen (DN 100/125/150, Baulängen 0,5–3 m, Reinigungsklappe ab 1 m, verzinkter Stahl). Aufsetzbar auf jede Leitungsfortführung sowie auf die Fallleitung am Startpunkt; Anschlußstück auf die Kunststoff-Muffe wird mitmodelliert und mit Artikelnummer in der Stückliste geführt. Nennweite folgt automatisch der Leitung, Baustoff zentral einstellbar, Andockpunkt wandert an die Standrohr-Muffe.
- - Fallleitungs-Modus: wählbarer Fuß 2×45° am unteren Ende (ab einstellbarer Höhe automatisch mit Falldämpfer-Zwischenstück).
- - 2D-Symbole: optionaler eigener Symbolstift für Reduzierer-, Revisions- und Versprung-Symbol; diese Symbole sind jetzt je Geschoss schaltbar und erscheinen auf Wunsch auch im Projektionsmodus (Gefällepfeil und Abzweiglinien folgen weiterhin der Achse).
Verbessert:
- - Stückliste im Fallleitungs-Modus führt nur noch die Teile des Fallrohrs (samt Fuß).
- - Die Andockpunkte des Fallrohrs geben kein Leitungsgefälle mehr an andockende Rohre weiter.
- - Im Fallleitungs-Modus zeigen ausgeblendete Dialogseiten einen Hinweis statt funktionsloser Felder.
- - Handbuch: neues Kapitel zum Fallleitungs-Modus (DE/EN).
Version 0.70
30.07.2026
Neu:
- - **Fallleitungs-Modus (erste Ausbaustufe):** Leitungsart „Fallleitung" macht das Objekt zum stehenden Fallrohr — als Punkt platziert, Spitzende exakt auf der Einfügehöhe, wächst nach oben; Etagen-Abzweige und Entlüftungshaube wie gewohnt, System frei wählbar (z. B. HT über einer KG-Grundleitung)
- - **Übergabe Grundleitung → Fallrohr per Fangpunkt:** Die Grundleitung zeigt auf der Anschlüsse-Seite die Einrasthöhe ihrer Fallleitungs-Muffe an; das Fallrohr wird im Grundriss Hotspot-auf-Hotspot auf die Fallachse gesetzt und per Höhe eingesteckt
- - Leitungsart jetzt zuoberst in „System & Norm"; im Fallleitungs-Modus zeigt der Dialog nur noch die relevanten Reiter
Verbessert:
- - Aufgeräumte Anschlüsse-Seite (Leerraum entfernt)
Version 0.69
30.07.2026
Neu:
- - **Leitungsfortführung mit Senkrechtrohr** an seitlichen Abzweigen (Bauzustands-Anschluss): Checkbox je Abzweig, Zielpunkt frei im Grundriss setzen — das Objekt baut die Verbindung automatisch mit dem kleinsten Katalog-Bogenwinkel und steigt über 2×45° in ein oben offenes Senkrechtrohr, z. B. bis über OK Sohlplatte
- - Fortführung in beiden Detailgraden (Rohrzug / echte Formteile), Höhe per Hotspot einstellbar, alle Teile in der Stückliste, eigener Andockpunkt am Rohrkopf, Warnung bei nicht baubarem Ziel
Version 0.68
30.07.2026
Neu:
- - Andocken jetzt auch an den Fall-Abzweigen der Fallleitung (Etagenanschlüsse)
- - Höhen-Toleranz beim Andocken (Standard 0,30 m) — bei übereinanderliegenden Strängen wird nicht mehr der falsche Punkt gegriffen
- - Reine Linienzug-Darstellung: zeigt in allen Geschossen nur den Linienzug, nicht wirksame Schalter sind gesperrt
- - Formteil-Beschriftung: „(OD)"-Zusatz abschaltbar für kompaktere Labels
Verbessert:
- - 2D-Symbole (Gefällepfeil, Abzweig, Reduzierer, Revision, Versprung) erscheinen in der Farbe der jeweiligen Leitung
- - Höhenkoten-Dreieck geschlossen und mit der Schriftgröße skalierend
- - Abzweigwinkel auf die Katalogwinkel 45°/87° beschränkt; bestehende 67,5°-Abzweige werden automatisch umgestellt
- - Handbuch und Manual mit Abbildungen
Behoben:
- - LOD 300: Abzweig- und Revisionsstutzen mit Katalogmaßen und korrekter Ausrichtung; flache 30°/45°-Abstürze knicken nicht mehr senkrecht
- - 2D-Abzweiglinien enden auf der Katalog-Muffenstirn
Version 0.67
28.07.2026
Neu:
- In der Projektionsdarstellung hat die Fallleitung jetzt einen Fangpunkt in der Rohrmitte — bisher gab es dort keinen Griff am Fallrohr.
- Neue Option „Fallrohr-Kern füllen“ (Layout → Projektion): Beim geschnittenen Fallrohr wird auch der Rohrkern mit der eingestellten 2D-Schraffur und der Überschreibungsfarbe der Leitung gefüllt. Bisher blieb nur die Wandung farbig.
Behoben:
- KG-Bogen, Muffenseite: Der Abstand von der Bogenachse zum Muffenanschlag folgt jetzt den Einbaumaßen des Ostendorf-Katalogs (z2) statt einem festen Wert. Die Baulänge der Bögen ändert sich dadurch je nach Nennweite und Winkel um −7 bis +14 mm — Geometrie im Detailgrad „Formteile“ und Stücklisten bestehender Projekte passen sich entsprechend an.
Version 0.66
28.07.2026
Verbessert:
- Überarbeiteter Einstellungsdialog: rechtsbündige Beschriftungen, Gruppenüberschriften mit Trennlinie und eine senkrechte Mittellinie auf den zweispaltigen Seiten. Die Gruppenüberschriften erscheinen jetzt auch in der englischen Fassung.
Behoben:
- Schreibweise „SN-Klasse“ im Reiter „Basis“ korrigiert.
Version 0.65
27.07.2026
Verbessert:
- Die englische Fassung wurde vollständig gegen die Archicad-Oberfläche und die Fachsprache der EN 12056 / DIN 1986-100 geprüft und überarbeitet: durchgängige Archicad-Begriffe (Overhead, Level dimension, Pointer line, Building material, Surface), einheitliche Formteil-Kürzel im Plan (BR / RD / DR / AC) und durchgängig amerikanische Schreibweise wie in Archicad INT.
Behoben:
- Die Muffenlängen der Nennweiten DN250 und DN315 im KG-System waren zu lang — 145 statt 134 mm bzw. 170 statt 144 mm. Ursache war eine Mischung zweier Herstellerkataloge; sämtliche Maße stammen jetzt durchgängig aus dem Ostendorf-Katalog. Im Detailgrad „Formteile“ werden Rohre und Formstücke dieser beiden Nennweiten entsprechend kürzer — Geometrie und Stücklisten bestehender Projekte ändern sich dadurch.
- Der Hinweistext zum Untersicht-Stift nannte die Bauteile „unterhalb der Schnittebene“; die Untersicht zeigt jedoch die Bauteile oberhalb. Auch im Handbuch korrigiert.
Version 0.64
27.07.2026
Neu:
- Neue Dialogseite „Warn (n)“ ganz am Ende: Sie sammelt alle Normprüfungen und Hinweise an einer Stelle. Die Zahl im Reitertitel nennt die Anzahl der offenen Punkte, ohne dass Sie die Seite öffnen müssen. Warnungen blockieren nichts — sie verschwinden von selbst, sobald die Ursache behoben ist.
- Symbole auf allen Reitern der Seitennavigation — für jede Hauptseite und jede Unterseite von „Layout“ ein eigenes Icon. Die Seiten sind damit auf einen Blick unterscheidbar.
Verbessert:
- Stücklisten-Bezeichnungen, Formteil-Beschriftungen im Grundriss, die Statusmeldungen des Andockassistenten und der Modelldarstellungs-Dialog erscheinen jetzt ebenfalls in der eingestellten Sprache.
Version 0.63
27.07.2026
Neu:
- Absturz in drei Ausführungen (DIN 1986-100): Je Absturz wählbar — 30°-Versprung (Standard, flachste und spülsicherste Ausführung), 45°-Versprung oder senkrecht mit 90°-Führung aus dem 2×45°-Formteil. Die senkrechte Ausführung ist nur im Schacht zulässig (dauerhafter Hinweis) und bietet wählbaren Abschluss unten: waagerecht weiter oder 45°-Auslauf ins Schachtgerinne. Die Fallhöhe wird automatisch auf das baubare Mindestmaß angehoben; Warnhinweise bei Absturzschacht-Pflicht (ab 1 m) und zu kurzem Folgesegment. Stückliste, Höhenkoten und 2D-Darstellung folgen der gewählten Ausführung. Der bisherige senkrechte 87°-Absturz entfällt.
- Einzelformteile frei ausrichtbar: Zusätzlich zur Drehung um die Längsachse lassen sich einzeln platzierte Formteile jetzt neigen und im Grundriss schwenken. Die Anschlusspunkte drehen mit — beim Andocken übernimmt ein Formteil auch die Neigung seines Partners, frei geneigte Stränge laufen fluchtend weiter. In der Leitung verbaute Formteile bleiben davon unberührt.
Verbessert:
- Auch die Formteil-Dialoge (KG-Rohr, -Bogen, -Bogen-90, -Abzweig, -Reduzier, -Revision) sind jetzt vollständig zweisprachig — gleiche Sprachbasis wie das Hauptobjekt.
- Die Auslieferungssprache greift jetzt auch für bereits platzierte Objekte; der Update-Link im Dialog führt auf die Versionshinweise in der jeweiligen Sprache.
- Die Absturz-Auswahlen zeigen Klartext statt Zahlenwerte.
Version 0.62
26.07.2026
Neu:
- Zweisprachig — Deutsch und Englisch: Sämtliche sichtbaren Texte kommen jetzt aus einem eigenen Sprachmakro: Einstellungsdialog, Auswahllisten, Statusmeldungen des Andockassistenten, Beschriftungen sowie Stücklisten- und IFC-Texte (372 Einträge). Das Objekt wird wahlweise als deutsche oder englische Fassung ausgeliefert.
- Lizenzstufen: Neben der Vollversion gibt es jetzt Test- und Studentenfassungen. Lizenzart, Lizenznehmer und Gültigkeitsdatum stehen im Titel des Einstellungsdialogs; beide Fassungen sind zusätzlich im Dialog und am Modell gekennzeichnet und laufen zum eingetragenen Datum aus. Die Vollversion bleibt davon unberührt und unmarkiert.
Version 0.61
25.07.2026
Neu:
- Windows-Unterstützung für den Andockassistenten: Die Plattform wird jetzt automatisch erkannt, die Punktedatei landet unter Windows im richtigen Ordner. Zusätzlich gibt es auf der Seite "Anschlüsse" den Schalter "Windows-Pfad (statt Mac)" für die Fälle, in denen Archicad die Programmkennung nicht liefert.
- Diagnose in der Statuszeile: Die Debug-Ausgaben des Andockassistenten erscheinen direkt im Einstellungsdialog — angezeigt werden Objektkennung, Zwischenspeicher, erkannte Plattform, ein Lesetest der Punktedatei und der tatsächlich verwendete Pfad.
Verbessert:
- Flüssigeres Editieren: Beim Ziehen an Fangpunkten werden keine Dateien mehr gelesen oder geschrieben; das Bearbeiten im Grundriss reagiert spürbar schneller.
- Automatische Ausweichsuche: Wird die Punktedatei nicht am erwarteten Ort gefunden, sucht das Objekt selbsttätig im Ordner der anderen Plattform. Gilt auch für alle Formteile.
Behoben:
- Andocken an Abzweigen: Der Fangpunkt saß an der falschen Stelle, angeschlossene Rohre dockten mit sichtbarem Abstand an. Fangpunkt, Andockpunkt und Formteilmuffe liegen jetzt gemeinsam am Muffengrund.
- Abzweigrichtung im 3D: Im Detailgrad "Rohrzug" zeigte das Abzweigrohr spiegelverkehrt zur Formteil-Darstellung; bei Drehung um 90°/270° waren oben und unten vertauscht.
- Hängende Meldung: Der Hinweis "Instanz ohne GUID" blieb stehen, auch wenn das Objekt längst korrekt erkannt war.
Version 0.60
23.07.2026
Neu:
- - Geschossrichtige Grundriss-Darstellung über alle Geschosse: Schnitt, Aufsicht und Untersicht werden je Etage korrekt projiziert — ideal für Fallleitungen durch mehrere Geschosse.
- - Fallrohr-Anzeige je Geschoss einzeln schaltbar (Kreissymbol im Ursprungsgeschoss, geschnittener Querschnitt mit Abzweigen im Geschoss darüber).
- - Projektweite Stücklisten-Auswertung: Jede Leitung legt ihre Stückliste ab; das mitgelieferte Auswertungs-Tool (eine Offline-HTML-Datei) fasst alle Leitungen zusammen — mit Druck-/PDF-Ausgabe und Excel-Export.
- - Mengenermittlung über Archicad-Komponenten: Alle Formteil-Positionen erscheinen in Komponentenlisten der alten Archicad-Auswertungen.
Verbessert:
- - Alle Formteile mit katalogtreuen Baumaßen (Ostendorf-KG-Katalog): Rohre, Bögen, Abzweige, Reduzierstücke und Reinigungsrohre — die Rohre schließen jetzt bündig an die Formteile an.
- - Formteil-Beschriftung im Werkplan-Stil für Abzweige, Übergänge, Abstürze und Revisionen (verschieb- und drehbar, mit Zeiger).
- - Höhenkoten unterhalb der Leitung, gemeinsame „vorher/nachher"-Kote am Absturz.
- - Gefällepfeil verfeinert: nur noch das Dreieck (Achslinie läuft durch), eigener Stift, optional je Abschnitt.
Behoben:
- - Abstürze und Fallleitung bei aufwärts verlegter Leitung richten sich jetzt korrekt aus (Richtung und Position am hohen Ende).
- - 2D-Abzweigdarstellung stimmt mit dem 3D-Modell überein (Dreh- und Seitenwinkel werden korrekt projiziert).
Version 0.57
21.07.2026
Neu:
- Nach umfangreichen Tests wurde die Andocken-Funktion an andere Rohrstücke und an b-prisma-schachtbauwerke umgesetzt.
- Das gilt auch für die Einzelformteile.
Version 0.54
10.07.2026
Neu:
- Separate Farben für 2D für unterschiedliche Nutzungen
- Separate Linientypen 2D für unterschiedliche Nutzungen
- Geschossabhängigkeit mit Darstellungsoptionen für 3 Geschosse
- LOD: Optional über Modelldarstellung
Version 0.53
09.07.2026
Neu:
- Geschossabhängige Darstellung optional wie Schachtbauwerke
- Lage Nullpunkt optional auf Sohle Start oder Sohle Ende
Version 0.52
09.07.2026
Neu:
- Geschossabhängige Darstellung optional
- Lage Nullpunkt optional auf Sohle Start oder Sohle Ende
Version 0.51
09.07.2026
Neu:
- 2 45° Bögen an 90° Ecken
- Texte in 2D verschiebbar
- Falldämpfer bei Fall-Leitungen
- Präfix Höhenkoten
Version 0.5
06.07.2026
Neu:
- Nach diversen Studien und Vorversionen ist diese Version mit allen Funktionen zum Testen ausgestattet
